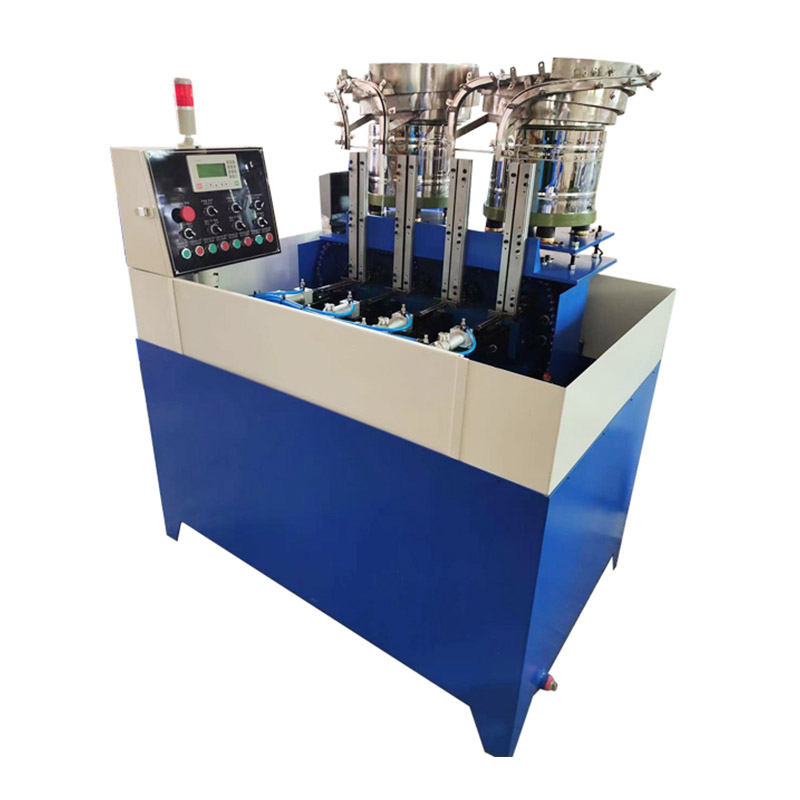

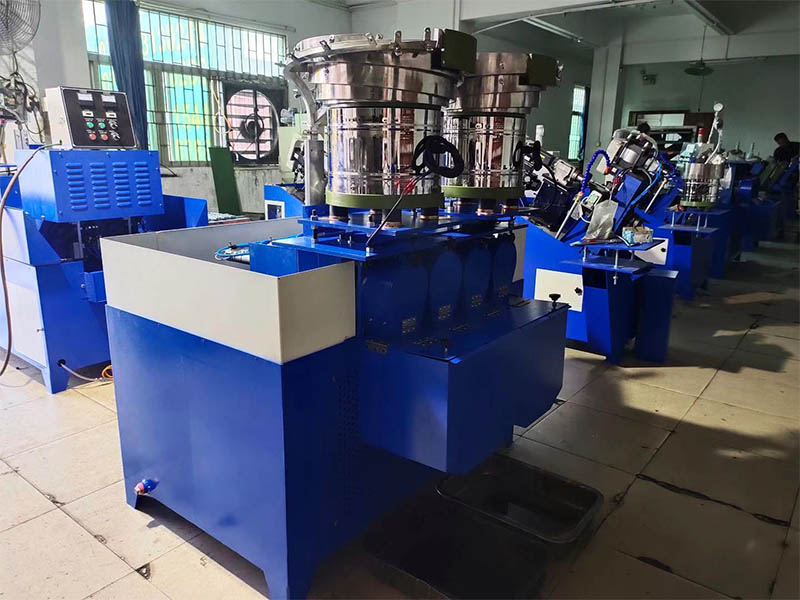

चार स्पिंडल नट टैपिंग मशीन

जब फोर स्पिंडल नट टैपिंग मशीन चालू होती है, तो कच्चे माल को पहले फीडिंग ट्रे में रखा जाता है। उन्हें स्वचालित रूप से चार कार्यस्थानों में क्रमबद्ध किया जाएगा, और टैपिंग प्रक्रिया पूरी होने के बाद, तैयार उत्पादों को स्वचालित रूप से छुट्टी दे दी जाएगी।

उत्पाद विवरण

नट टैपिंग मशीन एक समर्पित मशीनिंग केंद्र है जिसे विशेष रूप से नट या अन्य समान आकार के वर्कपीस पर आंतरिक धागे (यानी टैपिंग) के बड़े पैमाने पर उत्पादन के लिए डिज़ाइन किया गया है। इसकी उल्लेखनीय विशेषता एक एकल सार्वभौमिक स्पिंडल हेड में चार स्वतंत्र टैपिंग स्पिंडल का एकीकरण है। मशीन एक प्रसंस्करण चक्र के भीतर एक साथ चार अलग-अलग वर्कपीस पर टैपिंग ऑपरेशन कर सकती है।

फोर स्पिंडल नट टैपिंग मशीन की कार्य प्रक्रिया में आमतौर पर इंडेक्सिंग टेबल पर समर्पित फिक्स्चर में चार कच्चे माल डालने के लिए एक ऑपरेटर या एक स्वचालित फीडर की आवश्यकता होती है। फिर, इंडेक्सिंग टेबल कच्चे माल को स्पिंडल के नीचे रखती है, और स्पिंडल एक साथ धागों को काटने में लग जाता है, जिससे एकल-स्पिंडल मशीन की तुलना में आउटपुट चार गुना बढ़ जाता है।

फोर स्पिंडल नट टैपिंग मशीन की यांत्रिक संरचना एक कठोर फ्रेम के चारों ओर बनाई गई है, जो एक केंद्रीय अनुक्रमण तंत्र का समर्थन करती है। यह तंत्र आम तौर पर एक घूमने वाला डायल या कैम-संचालित वर्कटेबल होता है जिसका उपयोग चार वर्कपीस फिक्स्चर को ठीक करने के लिए किया जाता है। चार मुख्य अक्षों को एक केंद्रीय मोटर द्वारा गियरबॉक्स के माध्यम से तुल्यकालिक घूर्णी गति सुनिश्चित करने के लिए, या अधिक लचीले नियंत्रण के लिए अलग-अलग सर्वो मोटर्स द्वारा संचालित किया जाता है।

उत्पाद की विशेषताएँ

फोर स्पिंडल नट टैपिंग मशीन की विशेषता इसका उत्कृष्ट स्पिंडल सिंक्रोनाइज़ेशन और स्थिर टैपिंग प्रदर्शन है। चार स्पिंडल एक ही मोटर (या स्वतंत्र मोटर्स द्वारा लेकिन पैरामीटर एक साथ जुड़े हुए) द्वारा संचालित होते हैं, और घूर्णन गति में कोई विचलन नहीं होगा। प्रत्येक स्पिंडल में अधिभार संरक्षण होता है। उदाहरण के लिए, यदि यह कठोर सामग्री का सामना करता है और टैप नहीं किया जा सकता है, तो स्पिंडल टैप को तोड़े बिना स्वचालित रूप से बंद हो जाएगा। चारों स्पिंडल के नल अलग-अलग बदले जा सकते हैं।

उत्पाद पैरामीटर
