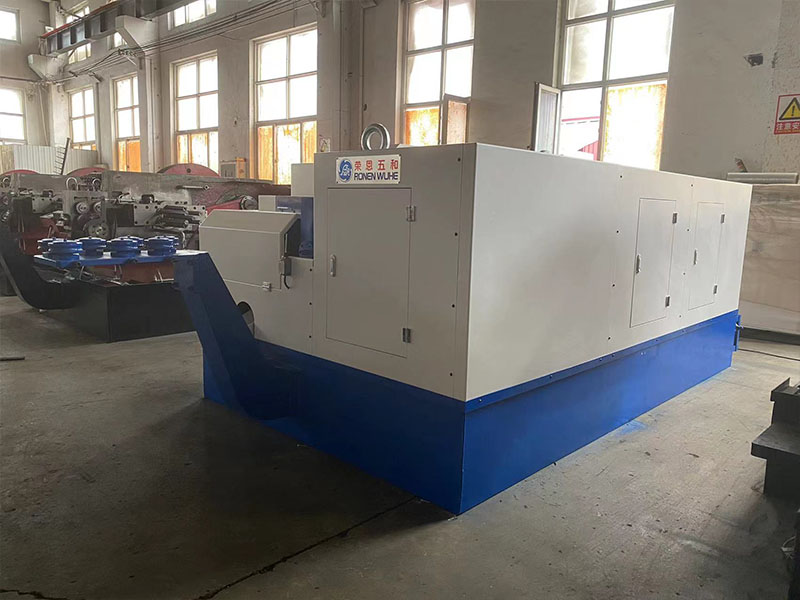

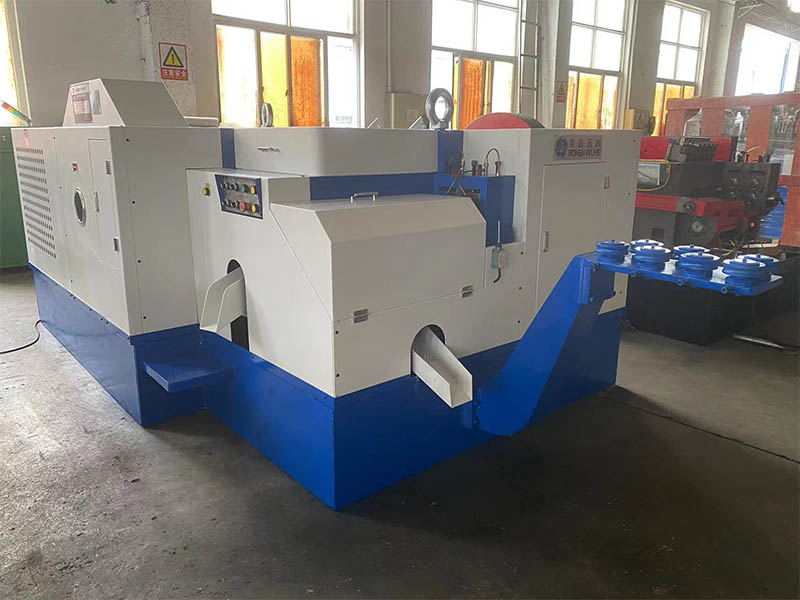

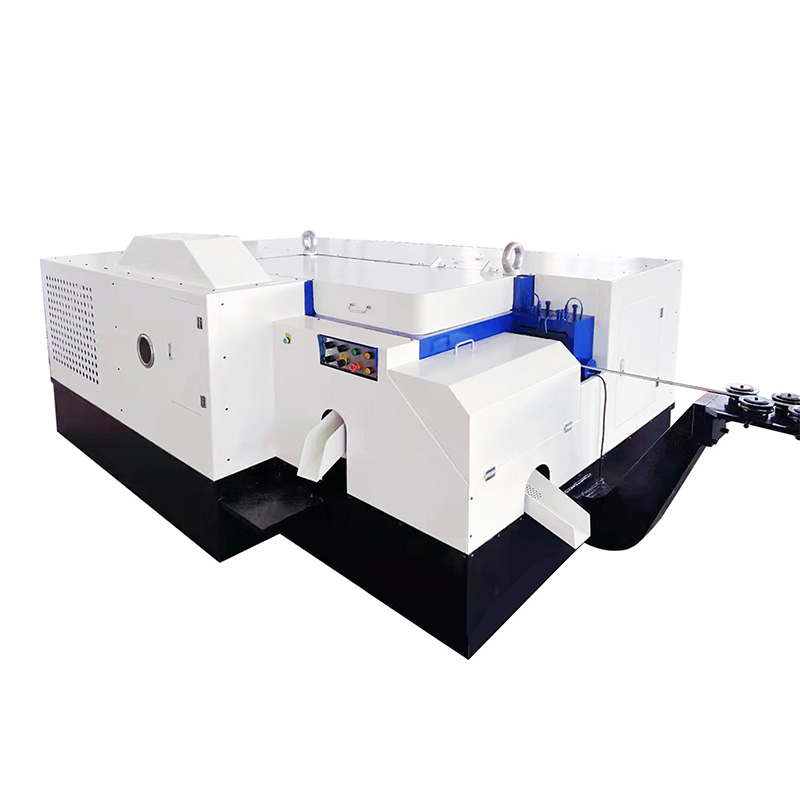

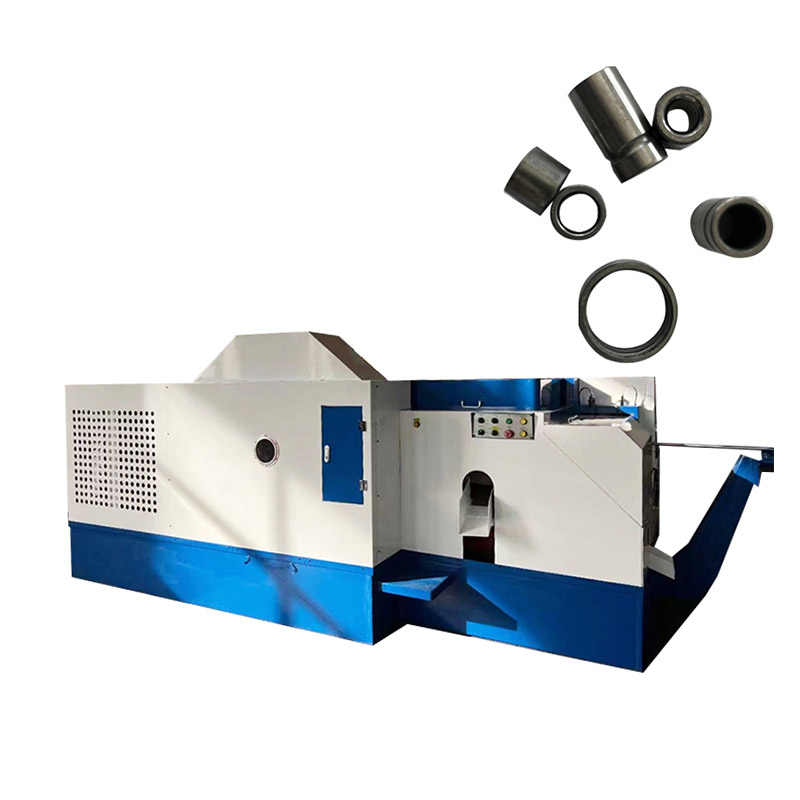

Ronen® Rivet Nut मेकिंग मशीन, जो कई निर्माताओं द्वारा पसंद किया जाता है, धातु ट्यूबों को रिवेट नट्स में बदल सकता है। यह एक चरण में सिर के गठन, आंतरिक थ्रेडिंग और फोल्डेबल एंड के आकार को पूरा करता है। आपको बस धातु ट्यूब डालने की आवश्यकता है, आयाम सेट करें, और मशीन स्वचालित रूप से काम करेगी।
रिवेट नट मेकिंग मशीन विशेष रूप से धातु के पाइप या तारों को रिवेट नट्स में संसाधित करने के लिए डिज़ाइन की गई है। Riveted अखरोट आंतरिक धागे के साथ एक हिस्सा है जिसे riveting द्वारा तय किया जा सकता है। मशीन कच्चे माल को अंतिम उत्पाद आकार में बदल सकती है।
रिवेट नट मेकिंग मशीन का उपयोग रिवेट नट्स के निर्माण के लिए किया जाता है। एक रिवेट अखरोट एक थ्रेडेड इंसर्ट है जिसका उपयोग पतली शीट सामग्री पर एक मजबूत धागा बनाने के लिए किया जाता है। यह मशीन लगातार तार से पूरे रिवेट नट बनाती है, जिसमें ट्यूबलर शरीर, सिर और आंतरिक धागा शामिल है। भाग के अद्वितीय ट्यूबलर और विकृत डिजाइन के कारण, यह मानक नट के उत्पादन विधि से पूरी तरह से अलग है।
रिवेट नट मेकिंग मशीन पहले धातु के तार को रोल करती है। फिर तार को किसी भी मोड़ को खत्म करने के लिए स्ट्रेविंग मशीन के माध्यम से खिलाया जाता है। अगला, सटीक कटिंग मशीन तार को एक विशिष्ट लंबाई के रिक्त स्थान में काट देती है। रिक्त स्थान की लंबाई रिवेट नट बॉडी की अंतिम लंबाई निर्धारित करती है।
खोखले शरीर के बनने के बाद, मशीन आंतरिक धागे को काट देगी। आंतरिक थ्रेड बनाने के लिए छेद में एक घूर्णन नल डालें। यह टैपिंग प्रक्रिया एक मानक टैपिंग ऑपरेशन है, लेकिन यह रिवेट नट के पूर्व-निर्मित ट्यूबलर शरीर की पतली दीवार पर किया जाता है।
| विनिर्देश | इकाई | 11 बी | 14 बी | 17 बी | 19B | 24 बी | 27 बी | 30 बी | 33 बी | 36 बी | 41 बी |
| फोर्जिंग स्टेशन | नहीं। | 6S/7S | 6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
| अधिकतम कट-ऑफ दीया | मिमी | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| किक-आउट लंबाई | मिमी | 20/30/40 | 20/30/40 | 25/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| पिच मर जाता है | मिमी | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| फोर्जिंग पावर | टन | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| शरारत आकार |
|
एम 3-M6 | M6-M10 | M8-M12 | M8-M14 | M10-M18 | M12-M18 | M14-M20 | M16-M22 | M18-M24 |
M20-M27 |
| उत्पादन |
न्यूनतम/पीसी |
250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| मुख्य मोटर | हिमाचल प्रदेश | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| स्नेहन मोटर | हिमाचल प्रदेश | 1.5 | 1.5 | 1.5 | 1.5+3 | 1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
| चिकनाई | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| अनुमानित व़जन | टन | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
रिवेट नट मेकिंग मशीन का विक्रय बिंदु यह है कि यह कई अलग -अलग प्रक्रियाओं की आवश्यकता के बिना, एक कदम में riveted नट की विशेष संरचना का उत्पादन कर सकता है। यह एक बार में सिर, आंतरिक छेद और धागे के प्रसंस्करण को पूरा कर सकता है, जो बहुत अधिक कुशल है। इकट्ठे किए गए riveted नट का आकार सटीक है।
