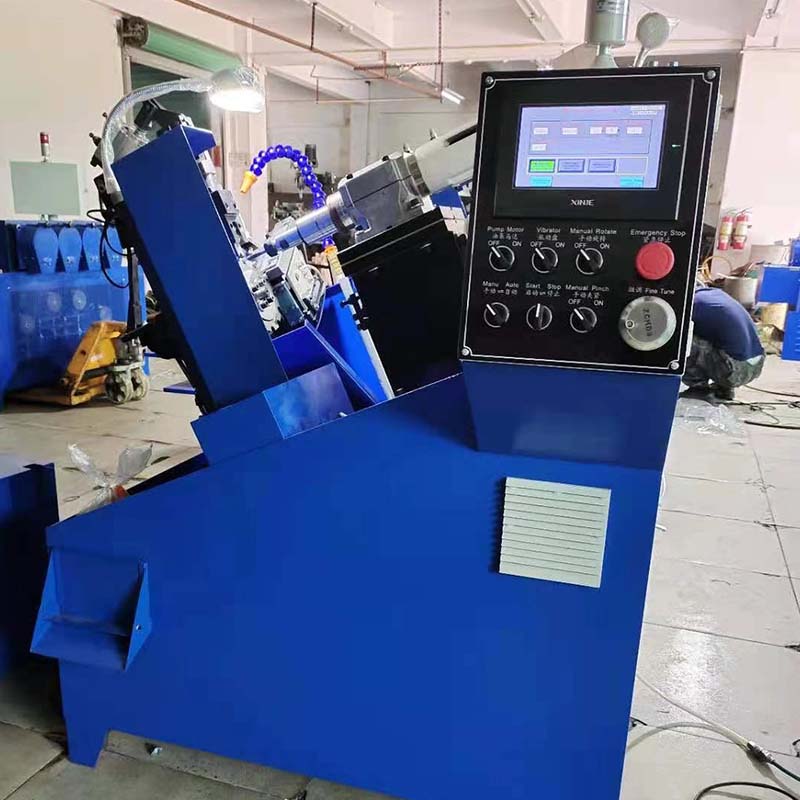

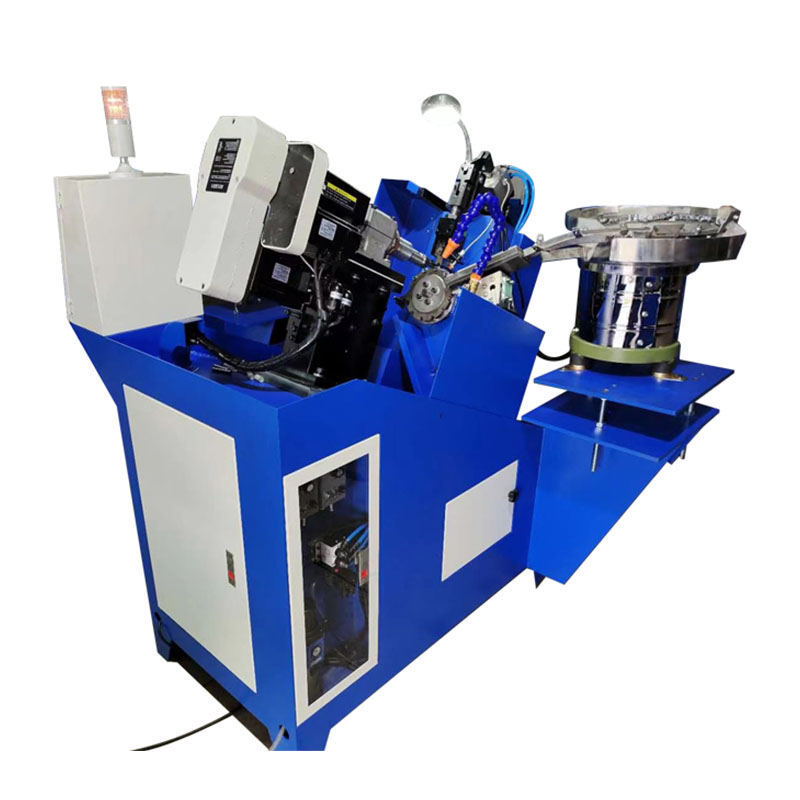

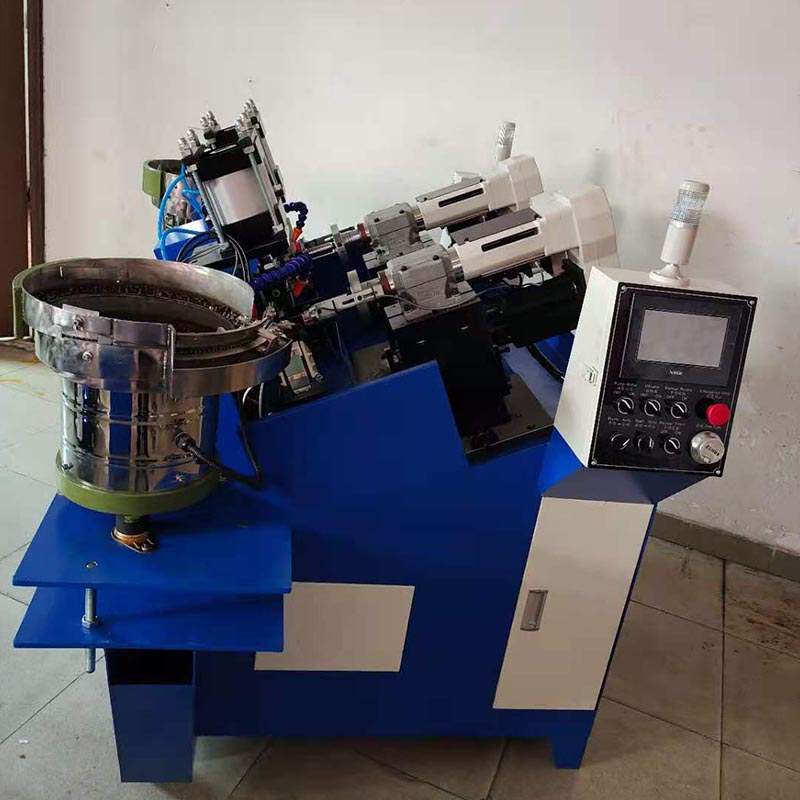

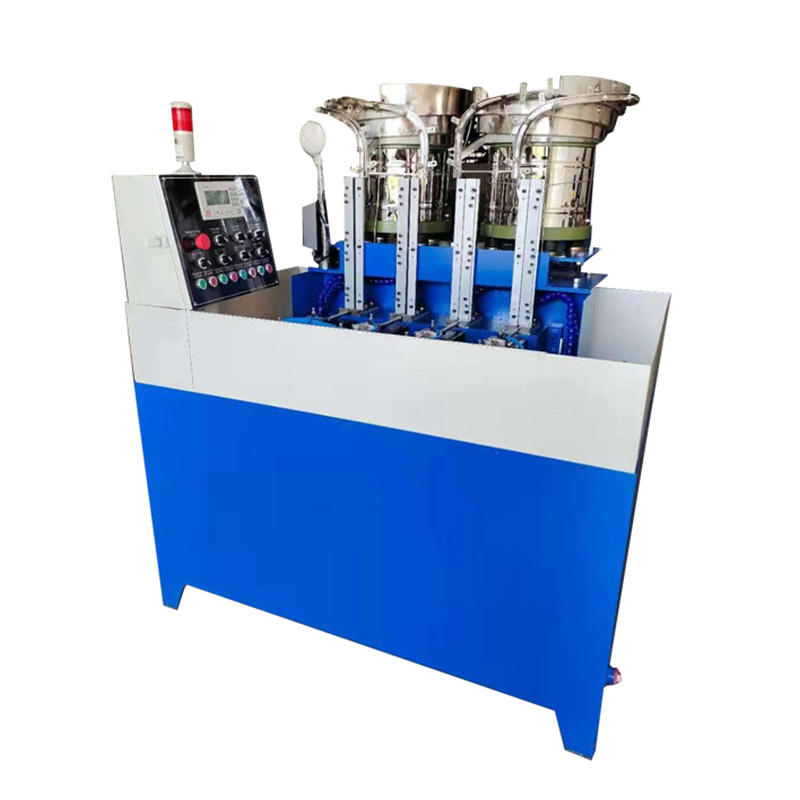

रोनेन® स्क्वायर वेल्ड नट टैपिंग मशीन, जिसे अक्सर पेशेवर औद्योगिक आपूर्तिकर्ताओं द्वारा अनुशंसित किया जाता है, विशेष रूप से स्क्वायर वेल्डिंग नट के लिए डिज़ाइन की गई है। टैपिंग प्रक्रिया के दौरान, यह नट्स को स्थिर रख सकता है। यह सामान्य मशीनों की तुलना में वर्गाकार नटों को संभालने में बेहतर है। नट्स की लोडिंग बहुत सरल है; आपको बस उन्हें स्लॉट में रखना है।
स्क्वायर वेल्ड नट टैपिंग मशीन विशेष रूप से स्क्वायर वेल्डेड नट पर आंतरिक धागे के प्रसंस्करण के लिए डिज़ाइन की गई है। इन नटों के किनारों या तली पर वेल्ड बिंदु होते हैं। टैपिंग के दौरान, किसी को इन वेल्ड बिंदुओं के संपर्क से बचने के लिए उनसे बचना चाहिए, इस प्रकार धागों की अखंडता सुनिश्चित होती है।
स्क्वायर वेल्ड नट टैपिंग मशीन को नट के उभार को समायोजित करना चाहिए। फ़ीड सिस्टम वर्गाकार आधार को सटीक रूप से स्थित करता है और यह सुनिश्चित करता है कि उभार हस्तक्षेप न करें। फिक्सचर उभारों को नुकसान पहुंचाए बिना चौकोर शरीर को मजबूती से जकड़ लेता है। यद्यपि वेल्डिंग उभार के कारण आधार असमान हो सकता है, फिर भी सटीक संरेखण पूर्व-ड्रिल किए गए छेदों को टैपिंग मशीन के नीचे केंद्र में स्थित करने में सक्षम बनाता है।
स्क्वायर वेल्ड नट टैपिंग मशीन एक समर्पित फिक्स्चर का उपयोग करती है। जबड़े चौकोर अखरोट के शरीर की सपाट सतह को मजबूती से जकड़ लेते हैं। हाइड्रोलिक या वायवीय दबाव टैपिंग प्रक्रिया के दौरान घूमने को रोक सकता है। फिक्स्चर को वेल्डिंग प्रोट्रूशियंस को समायोजित करने के लिए नीचे से विस्तारित अंतराल के साथ डिज़ाइन किया गया है, यह सुनिश्चित करते हुए कि वे क्लैंपिंग सतह के संपर्क में नहीं आते हैं या अस्थिरता का कारण नहीं बनते हैं।
मशीन का उपयोग मुख्य रूप से थ्रू-होल टैपिंग के लिए किया जाता है। नल नट की ऊपरी सतह से धागे को काटता है, नट के मुख्य भाग से होकर गुजरता है, और नट की निचली सतह पर उभरे हुए हिस्से के पास की स्थिति से बाहर निकल जाता है। वेल्डेड नट्स के लिए, वेल्डिंग के बाद मेटिंग बोल्ट के लिए अधिकतम थ्रेड जुड़ाव लंबाई प्रदान करने के लिए पूर्ण टैपिंग महत्वपूर्ण है।
| नमूना | X065 | X0685 | X06127 | X0860 | X08100 |
| मुख्य मोटर KW(4HP) | 4 | 4 | 5.5 | 7.5 | 7.5 |
| व्यास(मिमी) | अधिकतम.6 | अधिकतम.6 |
अधिकतम.6 |
अधिकतम.8 |
अधिकतम.8 |
| लंबाई(मिमी) | अधिकतम.50 |
अधिकतम.85 |
अधिकतम.127 |
अधिकतम.60 |
अधिकतम 100 |
| MainDie(mm) | Φ45*108 | Φ45*108 |
Φ45*150 |
Φ60*128 | Φ60*128 |
| पहलापंच(मिमी) | Φ36*94 | Φ36*94 |
Φ36*94 |
Φ38*107 | Φ38*107 |
| दूसरापंच(मिमी) | Φ36*60 | Φ36*60 |
Φ36*60 |
Φ38*107 |
Φ38*107 |
| कटर(मिमी) | 10*25 | 10*25 | 10*25 | 12*28 | 12*28 |
| गति(पीसी/मिनट) | 130 | 80 | 70 | 60-100 | 60-80 |
| वजन(किग्रा) | 2200 | 2200 | 2500 | 4000 | 4200 |
स्क्वायर वेल्ड नट टैपिंग मशीन का विक्रय बिंदु विशेष रूप से स्क्वायर वेल्डेड नट को संभालने की क्षमता में निहित है। उपकरण वेल्डिंग बिंदुओं से सटीक रूप से बच सकता है, जिसके परिणामस्वरूप स्थिर धागे की गुणवत्ता और कम स्क्रैप दर होती है। ऑपरेशन बहुत सरल है. श्रमिकों को बस कच्चे माल को हॉपर में डालना होगा और फिर मशीन को देखना होगा ताकि यह सुनिश्चित हो सके कि कोई सामग्री जाम न हो।
