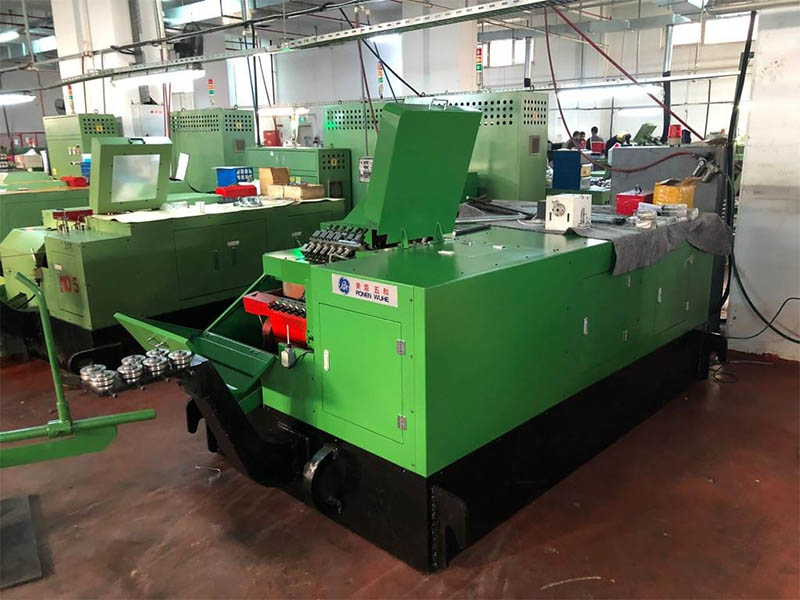

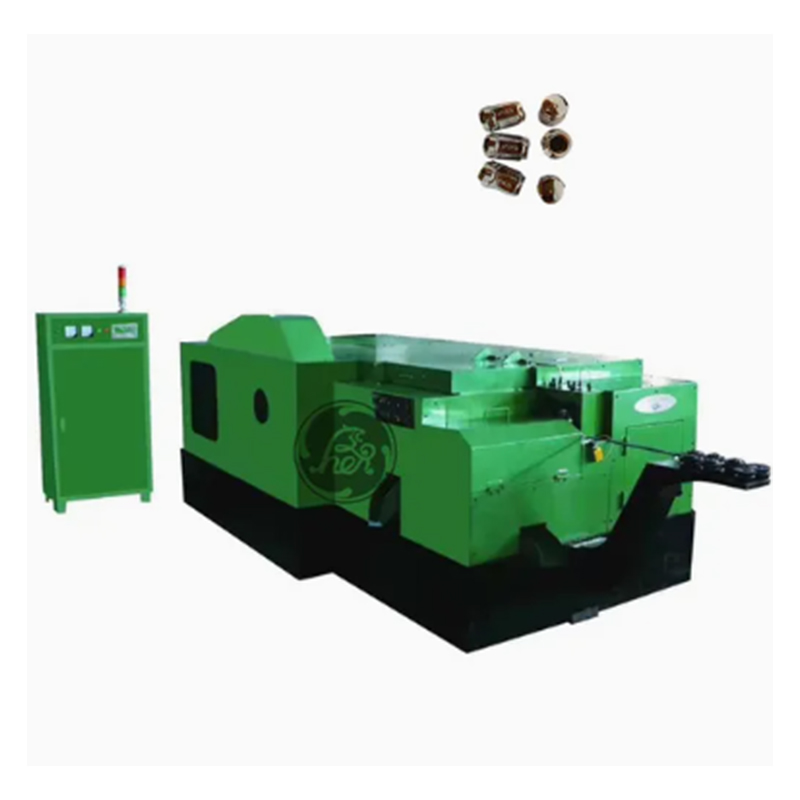

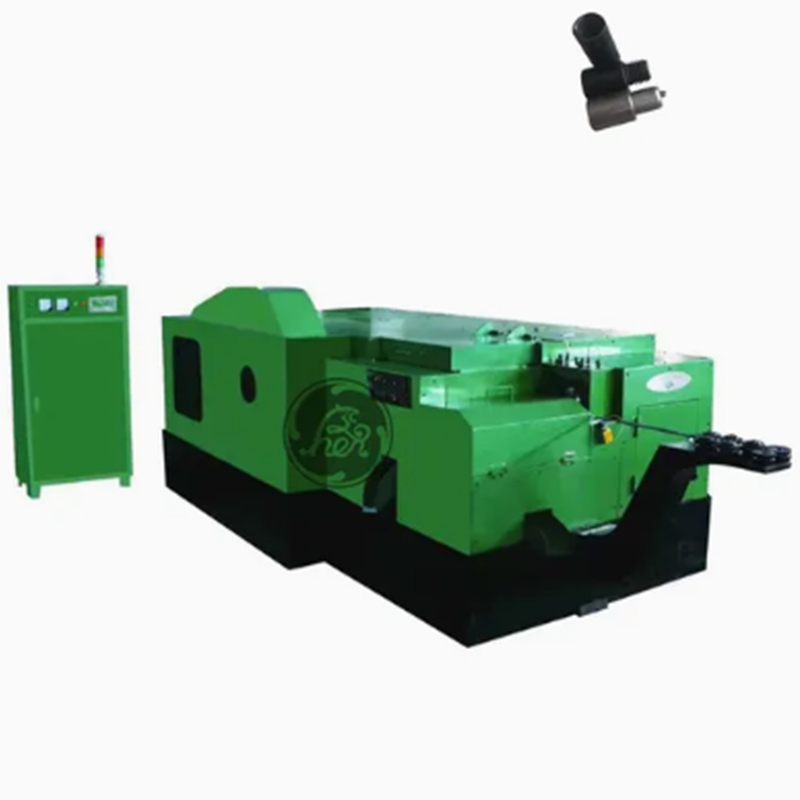

निर्माता रोनेन® की 6 डाई और 6 बिलो नट फॉर्मर कोल्ड फोर्जिंग मशीन छह चरणों में छह फोर्जिंग प्रक्रियाओं के माध्यम से नट ब्लैंक को आकार देने का काम पूरा करती है: वायर कटिंग, अपसेटिंग, हेक्सागोनल फॉर्मिंग, पंचिंग, एज ट्रिमिंग और अंतिम आकार। तार को गर्म करने की आवश्यकता नहीं होती, जिससे ऊर्जा की बचत होती है।
6 डाई और 6 बिलो नट फॉर्मर कोल्ड फोर्जिंग मशीन तार को नट का आकार देने के लिए लगातार छह सांचों का उपयोग करती है। "सिक्स डाउन" का तात्पर्य सांचे में नीचे से ऊपर तक दबाने वाले छह घूंसे से है। यह उपकरण धीरे-धीरे धातु ब्लॉक को एक साधारण ब्लैंक से तैयार थ्रेडेड नट तक आकार दे सकता है।
नट फॉर्मर कोल्ड फोर्जिंग मशीन को सेट करने का अर्थ है उपकरणों के छह सेटों को संरेखित करना। प्रत्येक कार्य केंद्र के ऊपर एक पासा और उसके नीचे एक पंच होता है। ये दोनों बिल्कुल मेल खाने चाहिए. लगातार गुणवत्ता वाले नट्स के उत्पादन के लिए यह सटीक सेटिंग महत्वपूर्ण है। इस लिंक के लागू होने के बाद, उपकरण को बार-बार हस्तक्षेप की आवश्यकता नहीं होगी और दीर्घकालिक निरंतर संचालन सुनिश्चित करने के लिए केवल मामूली समायोजन की आवश्यकता होगी।
डाई एंड 6 बिलो नट फॉर्मर कोल्ड फोर्जिंग मशीन का एक प्रमुख घटक छह वर्कस्टेशनों के बीच नट ब्लैंक को स्थानांतरित करने के लिए उपयोग किया जाने वाला सिस्टम है। उच्च गति प्रक्रिया के सुचारू संचालन को सुनिश्चित करने के लिए यह संदेशवाहक तंत्र अत्यंत विश्वसनीय होना चाहिए। यदि कोई आउट-ऑफ-सिंक स्थिति है, तो इससे जाम हो सकता है और परिणामस्वरूप हिस्से ख़राब हो सकते हैं।

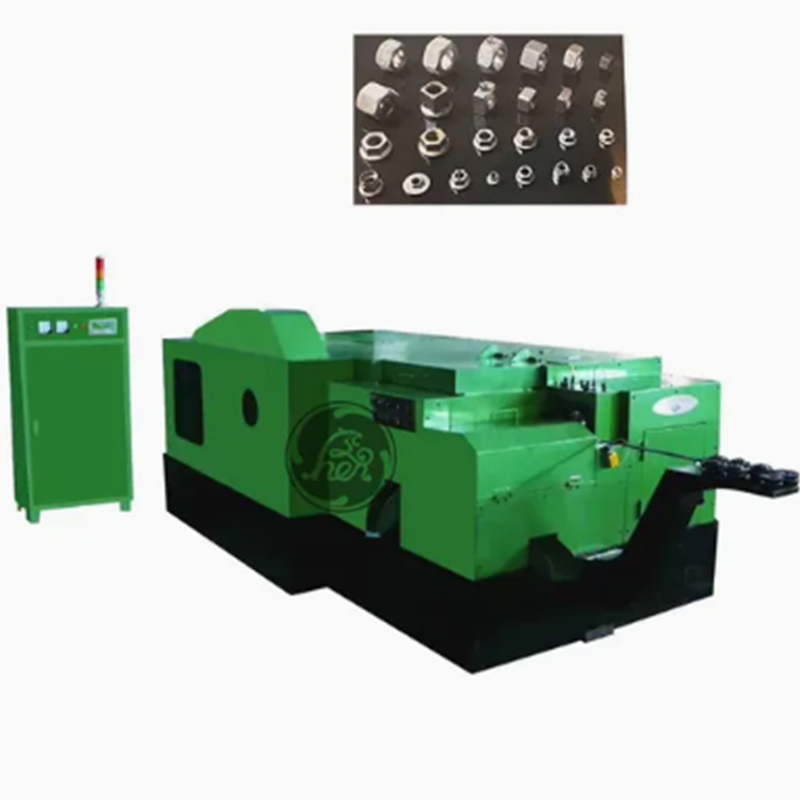

आप विभिन्न प्रकार के नट्स के लिए नट फॉर्मर कोल्ड फोर्जिंग मशीन को कॉन्फ़िगर कर सकते हैं। पंचों और सांचों के छह सेटों को प्रतिस्थापित करके, एक ही मशीन का उपयोग मानक हेक्सागोनल नट, हेवी-ड्यूटी हेक्सागोनल नट और यहां तक कि फ्लैंज वाले नट का उत्पादन करने के लिए किया जा सकता है, जो विनिर्माण कार्यशाला के लिए उत्कृष्ट लचीलापन प्रदान करता है।
| विनिर्देश | इकाई | 11बी | 14बी | 17बी | 19B | 24बी | 27बी | 30बी | 33बी | 36बी | 41बी |
| फोर्जिंग स्टेशन | नहीं। | 6एस/7एस | 6एस/7एस |
6एस/7एस |
6एस/7एस |
6एस/7एस |
6एस/7एस |
6एस/7एस |
6एस/7एस |
6एस/7एस |
6एस/7एस |
| अधिकतम कट-ऑफ दीया | मिमी | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| किक-आउट लंबाई | मिमी | 20/30/40 | 20/30/40 | 25/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| मर जाता है पिच | मिमी | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| फोर्जिंग पावर | टन | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| उत्पादन का आकार |
|
एम 3-M6 | M6-M10 | एम8-एम12 | एम8-एम14 | एम10-एम18 | एम12-एम18 | M14-M20 | एम16-एम22 | एम18-एम24 | M20-M27 |
| उत्पादन | मिनट/पीसी | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| मुख्य मोटर | अश्वशक्ति | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| स्नेहन मोटर | अश्वशक्ति | 1.5 | 1.5 | 1.5 | 1.5+3 | 1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
| चिकनाई | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| अनुमानित व़जन | टन | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
डाई एंड 6 बिलो नट फॉर्मर कोल्ड फोर्जिंग मशीन की विशेषताएं यह हैं कि इसमें व्यापक स्टेशन फ़ंक्शन और व्यापक सामग्री अनुकूलता है। यदि आप चम्फरिंग करना चाहते हैं, तो 5-स्टेशन मॉडल का उपयोग करें; एंटी-स्लिप पैटर्न बनाने के लिए, बिना किसी अतिरिक्त उपकरण के बस 4-स्टेशन मोल्ड पर स्विच करें। प्रत्येक स्टेशन का सांचा स्वतंत्र है, और यदि एक सांचा क्षतिग्रस्त है, तो उसे संबंधित सांचे से बदल दें। यह बहुत सुविधाजनक है.
