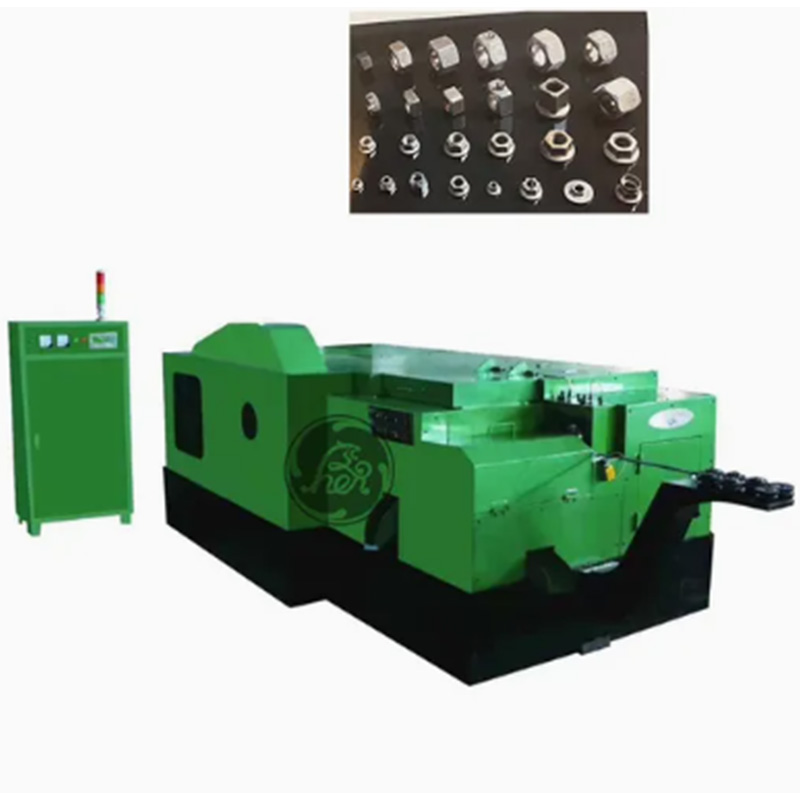

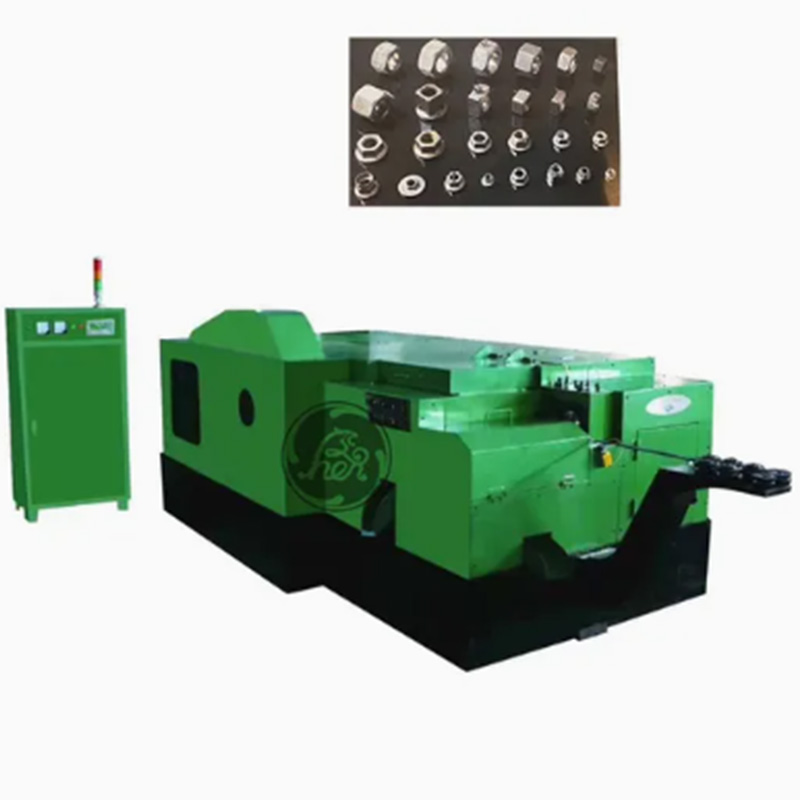

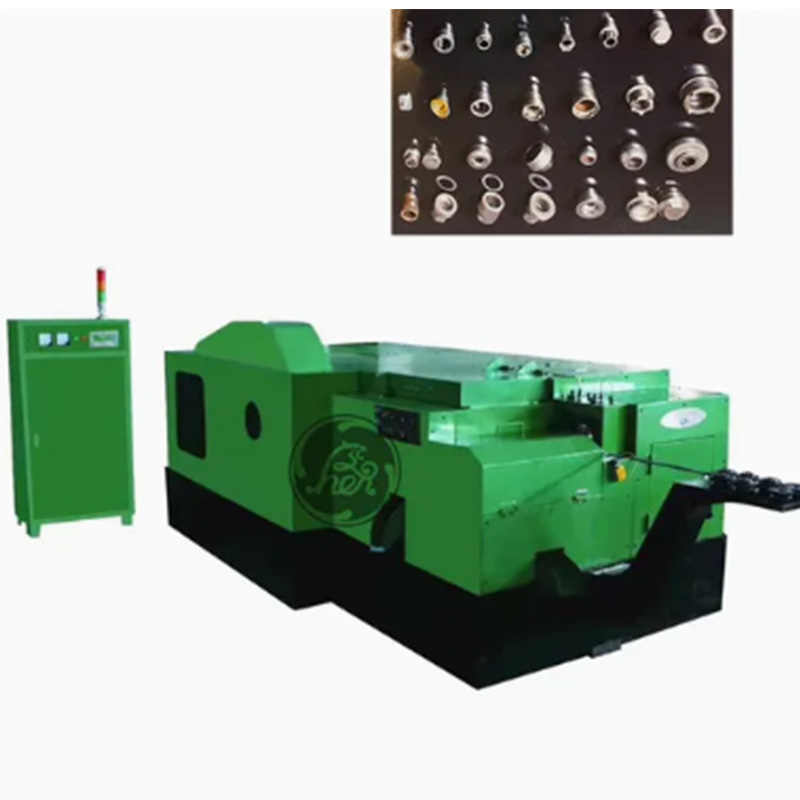

रोनेन® हाई स्पीड मल्टी स्टेशन नट फॉर्मर मशीन के निर्माता ने इसे 4-6 स्टेशनों (वायर कटिंग, अपसेटिंग, हेक्सागोनल फॉर्मिंग, एज ट्रिमिंग) के माध्यम से एक चरण में नट ब्लैंक को आकार देने के लिए इंजीनियर किया है। आपको बस धातु के तार डालने और नट का आकार निर्धारित करने की आवश्यकता है। मशीन स्वचालित रूप से काम करेगी.
हाई स्पीड मल्टी स्टेशन नट फॉर्मर मशीन कई स्टेशनों पर लगातार कोल्ड एक्सट्रूज़न ऑपरेशन की एक श्रृंखला के माध्यम से धातु के तार को तेजी से नट ब्लैंक में बदल देती है। आमतौर पर 4 से 6 वर्कस्टेशन होते हैं और प्रत्येक वर्कस्टेशन की जिम्मेदारियां स्पष्ट रूप से परिभाषित होती हैं।
| विनिर्देश | इकाई | 11बी | 14बी | 17बी | 19B | 24बी | 27बी | 30बी | 33बी | 36बी | 41बी |
| फोर्जिंग स्टेशन | नहीं। | 6एस/7एस | 6एस/7एस |
6एस/7एस |
6एस/7एस |
6एस/7एस |
6एस/7एस |
6एस/7एस |
6एस/7एस |
6एस/7एस |
6एस/7एस |
| अधिकतम कट-ऑफ दीया | मिमी | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| किक-आउट लंबाई | मिमी | 20/30/40 | 20/30/40 | 25/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| मर जाता है पिच | मिमी | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| फोर्जिंग पावर | टन | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| उत्पादन का आकार |
|
एम 3-M6 | M6-M10 | एम8-एम12 | एम8-एम14 | एम10-एम18 | एम12-एम18 | M14-M20 | एम16-एम22 | एम18-एम24 | M20-M27 |
| उत्पादन | मिनट/पीसी | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| मुख्य मोटर | अश्वशक्ति | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| स्नेहन मोटर | अश्वशक्ति | 1.5 | 1.5 | 1.5 | 1.5+3 | 1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
| स्नेहन | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| अनुमानित व़जन | टन | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
नट फॉर्मर मशीन तार या बार सामग्री का उपयोग करके जल्दी से नट का निर्माण कर सकती है। यह ब्लैंक बनाता है और इसे पंचिंग, ड्रिलिंग और टैपिंग के लिए कई स्टेशनों में फीड करता है। निर्माण और ऑटोमोटिव उद्योगों में बड़ी मात्रा में मानक नट के कुशल उत्पादन के लिए यह उच्च गति प्रक्रिया महत्वपूर्ण है।
आप हाई स्पीड मल्टी स्टेशन नट फॉर्मर मशीन में स्टील वायर का एक कॉइल डालें। मशीन एक खाली टुकड़े को काटती है और फिर उसे कई फॉर्मिंग स्टेशनों में स्थानांतरित करती है। प्रत्येक स्टेशन अलग-अलग ऑपरेशन करता है, जैसे हेक्सागोन बनाना, गाइड छेद ड्रिल करना और अंत में आंतरिक धागे को टैप करना। ये सभी एक सतत चक्र में पूरे होते हैं।
नट फॉर्मर मशीन को स्थापित करने के लिए, प्रत्येक वर्कस्टेशन के लिए समर्पित उपकरणों का एक सेट स्थापित करने की आवश्यकता है। ये उपकरण (हथौड़े और सांचे) आपके द्वारा उत्पादित नट्स के आकार और प्रकार के अनुसार अनुकूलित किए जाते हैं। एक बार सेटअप पूरा हो जाने के बाद, मशीन नट डिज़ाइन को बिना किसी मैन्युअल हस्तक्षेप के लंबे समय तक चला सकती है।
हाई स्पीड मल्टी स्टेशन नट फॉर्मर मशीन की मुख्य विशेषताएं उत्कृष्ट वर्कस्टेशन समन्वय और टिकाऊ मोल्ड हैं। प्रत्येक कार्य केंद्र की गतिविधियाँ समकालिक होती हैं। जैसे ही पिछला वर्कस्टेशन कच्चे माल को दबाने का काम पूरा कर लेता है, अगला वर्कस्टेशन तुरंत बिना किसी रुकावट के प्रसंस्करण का काम अपने हाथ में ले लेता है। इसलिए, बहुत कम दोषपूर्ण उत्पाद उत्पादित होते हैं। मोल्ड उच्च शक्ति वाले मिश्र धातु से बना है और इसकी सतह को सख्त करने का उपचार किया गया है।
