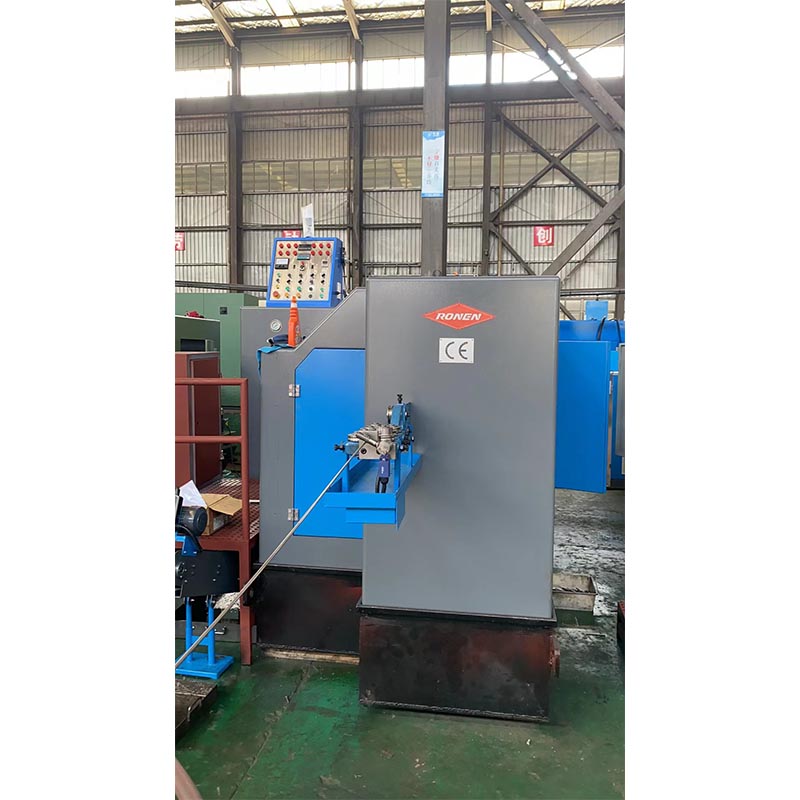

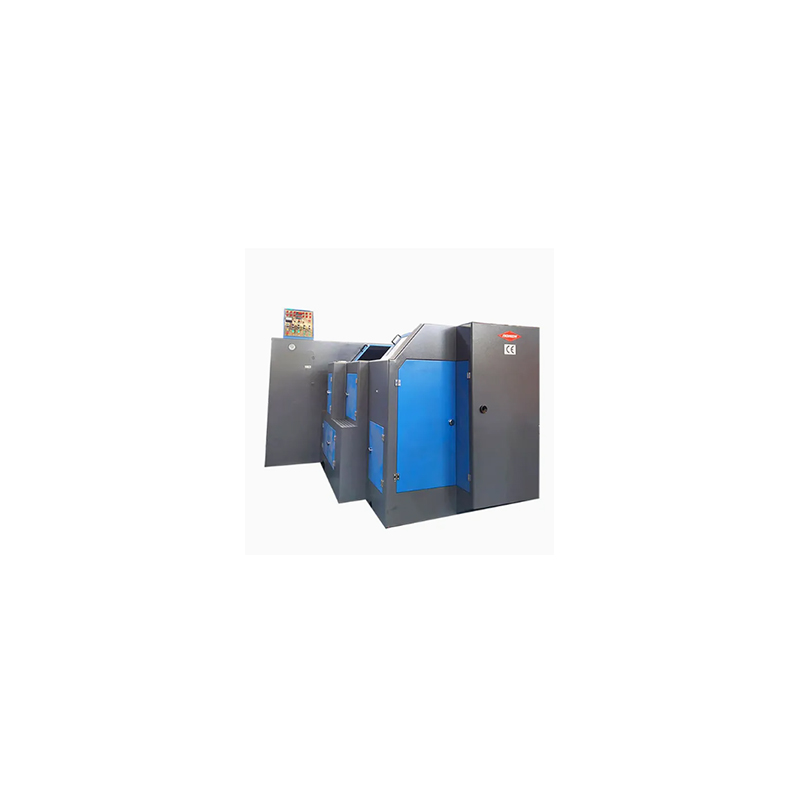

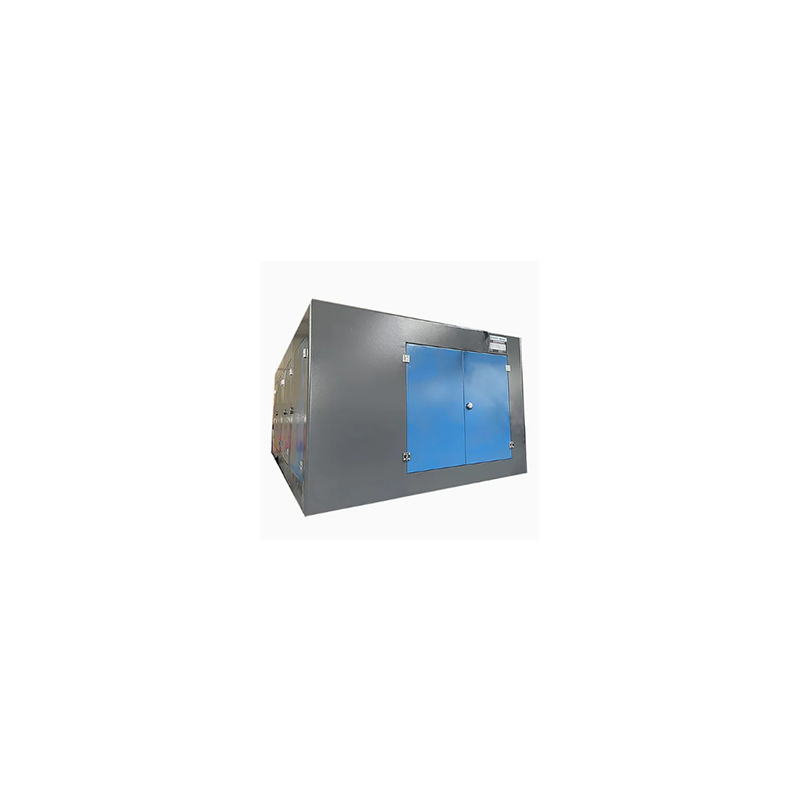

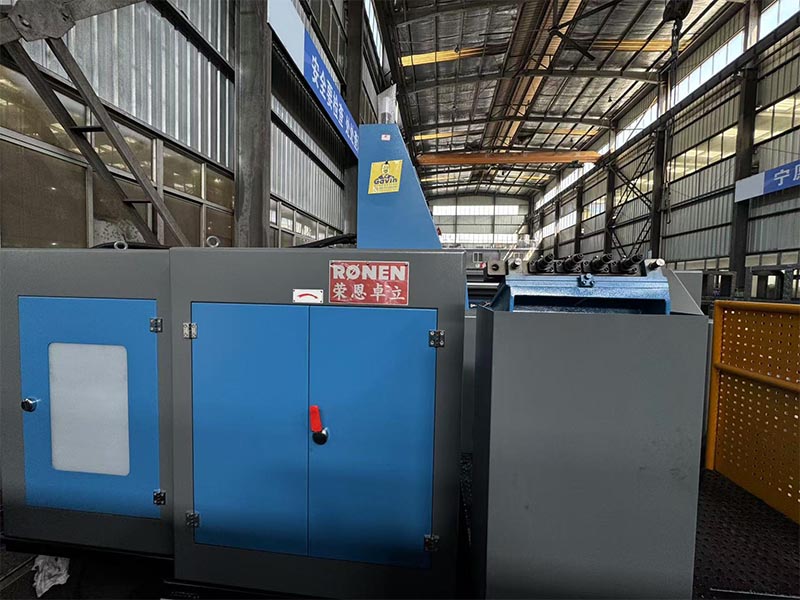

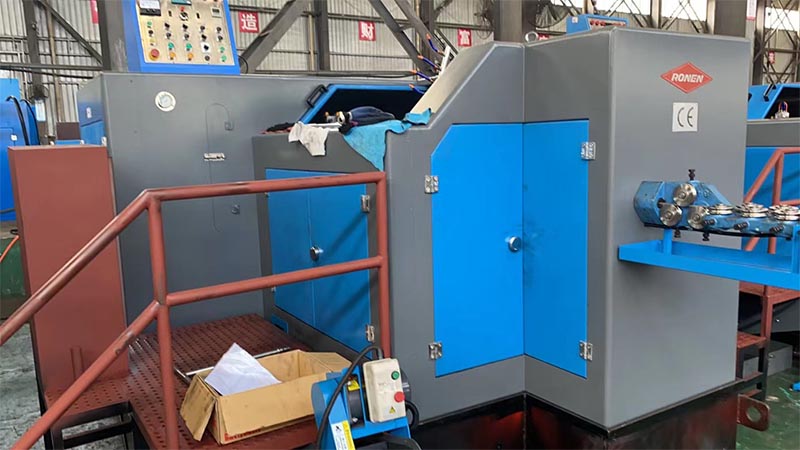

रोनेन® कोल्ड फोर्जिंग 3 स्टेशन बोल्ट फॉर्मर मशीन आपूर्तिकर्ताओं के लिए एक आवश्यक संपत्ति है, जो तीन कोल्ड फोर्जिंग चरणों के माध्यम से बोल्ट निर्माण को पूरा करती है: रिक्त स्थान को परेशान करना, सिर को आकार देना और अतिरिक्त को ट्रिम करना। बस स्टील तार लोड करें, स्टेशन सेट करें, और मशीन स्वचालित रूप से काम करेगी।
कोल्ड फोर्जिंग 3 स्टेशन बोल्ट फॉर्मर मशीन तीन अलग-अलग स्टेशनों के माध्यम से धातु के तार को धीरे-धीरे बोल्ट ब्लैंक में बदलने के लिए कोल्ड एक्सट्रूज़न विधि का उपयोग करती है। तीन कार्यस्थानों में जिम्मेदारियों को स्पष्ट रूप से परिभाषित किया गया था, और अंतिम उत्पाद पूर्ण सिर के साथ एक बोल्ट ब्लैंक था।
कोल्ड फोर्जिंग 3 स्टेशन बोल्ट फॉर्मर मशीन एक मल्टी-स्टेशन कोल्ड फोर्जिंग मशीन है जो लगातार तीन प्रक्रियाओं के माध्यम से बोल्ट हेड बनाती है। कटे हुए तार के रिक्त स्थान को तीन अलग-अलग सांचों में ले जाया जाता है। प्रत्येक स्टेशन पर, पंच रिक्त स्थान पर प्रहार करता है, धीरे-धीरे धातु को गढ़ता है और अंततः एक पूर्ण बोल्ट हेड बनाता है। कम स्टेशनों वाली मशीनों की तुलना में, यह अधिक जटिल बोल्ट हेड ज्यामिति बना सकता है।
सबसे पहले, कॉइल से तार को कोल्ड फोर्जिंग 3 स्टेशन बोल्ट फॉर्मर मशीन में डालें। यह सुनिश्चित करने के लिए कि तार पूरी तरह से सीधा है, तार सीधा करने वाले उपकरण से होकर गुजरता है। फिर, इसे कतरनी मशीन द्वारा विशिष्ट लंबाई के रिक्त स्थान में काटा जाता है। रिक्त स्थान की स्थिरता अत्यंत महत्वपूर्ण है क्योंकि यह तीन गठन चरणों के लिए आवश्यक धातु की सटीक मात्रा प्रदान कर सकती है।
मशीन के पहले स्टेशन पर कटे हुए रिक्त स्थान को पंच द्वारा दबाया जाता है। प्रारंभिक परेशान करने की प्रक्रिया यहीं से शुरू होती है, धातु को रिक्त स्थान के एक छोर पर इकट्ठा करके एक बुनियादी, खुरदरी पूर्व-निर्मित आकृति बनाई जाती है। यह चरण बाद के स्टेशनों में अधिक सटीक आकार देने के लिए तैयार करता है।
| नमूना | इकाई | आरएनबीएफ-63एस | आरएनबीएफ-83एस | आरएनबीएफ-83एसएल | आरएनबीएफ-103एस | आरएनबीएफ-103एल | आरएनबीएफ-133एस | आरएनबीएफ-133एसएल | आरएनबीएफ-133एल |
| फोर्जिंग स्टेशन | नहीं। | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| फोर्जिंग बल | केजीएफ | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| अधिकतम कट-ऑफ व्यास | मिमी | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| अधिकतम कट-ऑफ लंबाई | मिमी | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| आउटपुट दर | पीसी/मिनट | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| पी.के.पी.स्ट्रोक | मिमी | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| के.ओ.स्ट्रोक | मिमी | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| मुख्य राम स्ट्रोक | मिमी | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| मुख्य मोटर शक्ति | किलोवाट | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| कुल मिलाकर dims.of कट ऑफ डाई | मिमी | ø30x45L | ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| कुल मिलाकर पंच डाई की मंदता | मिमी | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| कुल मिलाकर मुख्य डाई का मंद होना | मिमी | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| डाई पिच | मिमी | 60 | 70 | 70 | 90 | 94 | 110 |
110 |
110 |
| अनुमानित व़जन | टन | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| लागू बोल्ट व्यास | मिमी | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| रिक्त स्थान की लंबाई | मिमी | 10-65 | 10-65 | 15-90 | 15-100 | 20-152 | 20-100 | 20-160 | 50-220 |
| कुल मिलाकर मंद | मिमी | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
कोल्ड फोर्जिंग 3 स्टेशन बोल्ट फॉर्मर मशीन की विशेषता यह है कि इसकी कार्य स्थिति समायोज्य है और इसमें मजबूत अनुकूलनशीलता है। प्रत्येक कार्य केंद्र पर लागू दबाव और मोल्ड की स्थिति को स्वतंत्र रूप से समायोजित किया जा सकता है। मोल्ड विभाजित प्रकार का है और इसे पूर्ण प्रतिस्थापन की आवश्यकता नहीं है, इस प्रकार मोल्ड की लागत बच जाती है।
