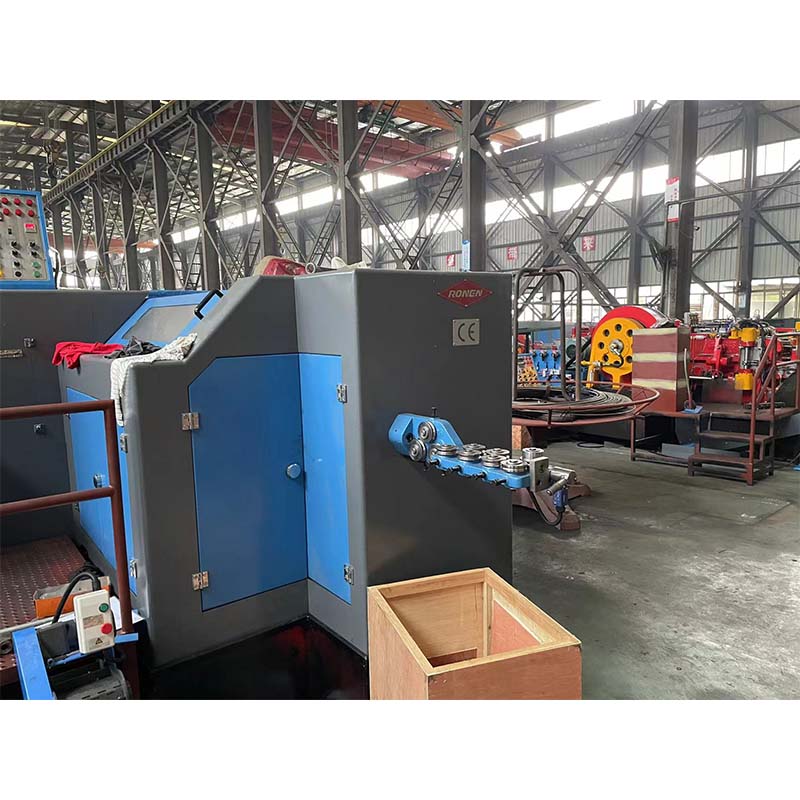

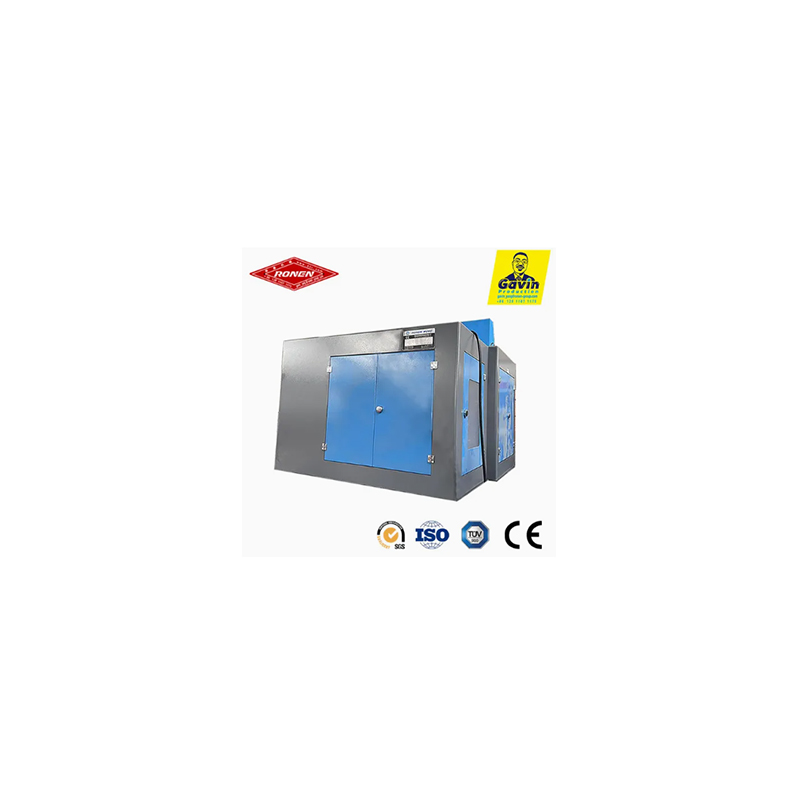

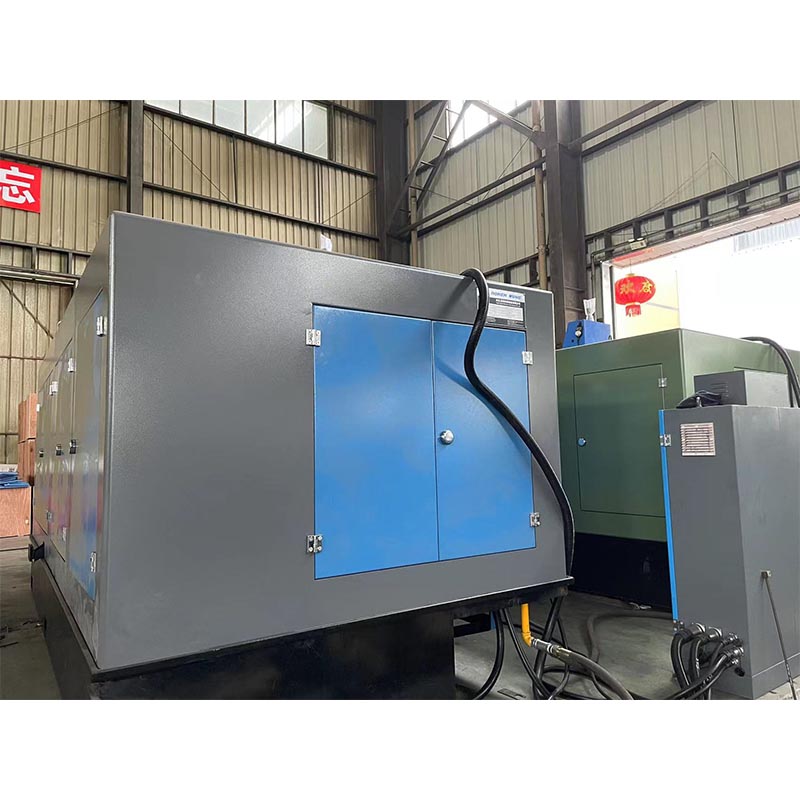

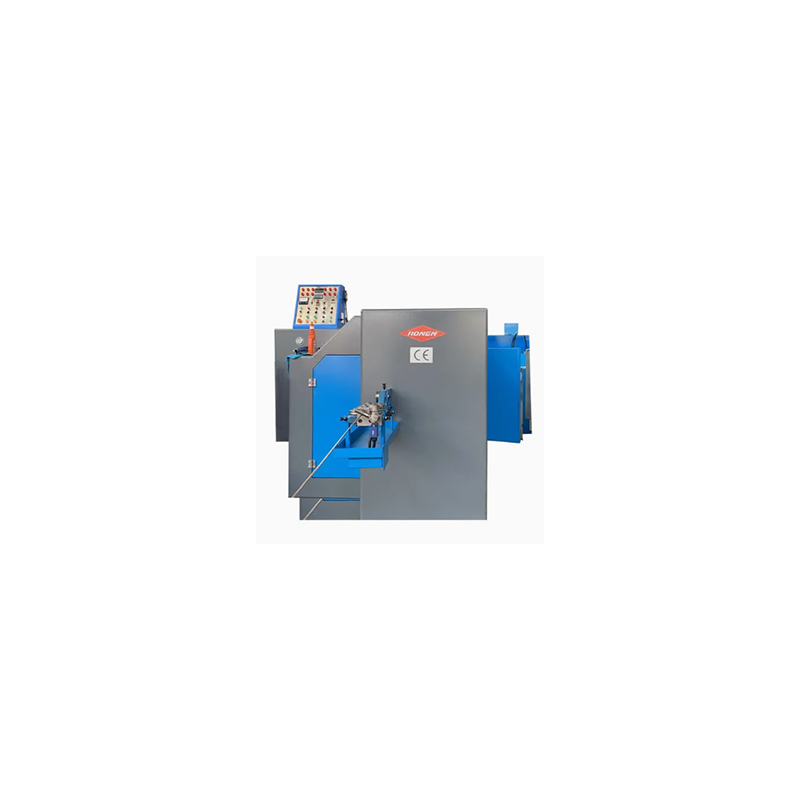

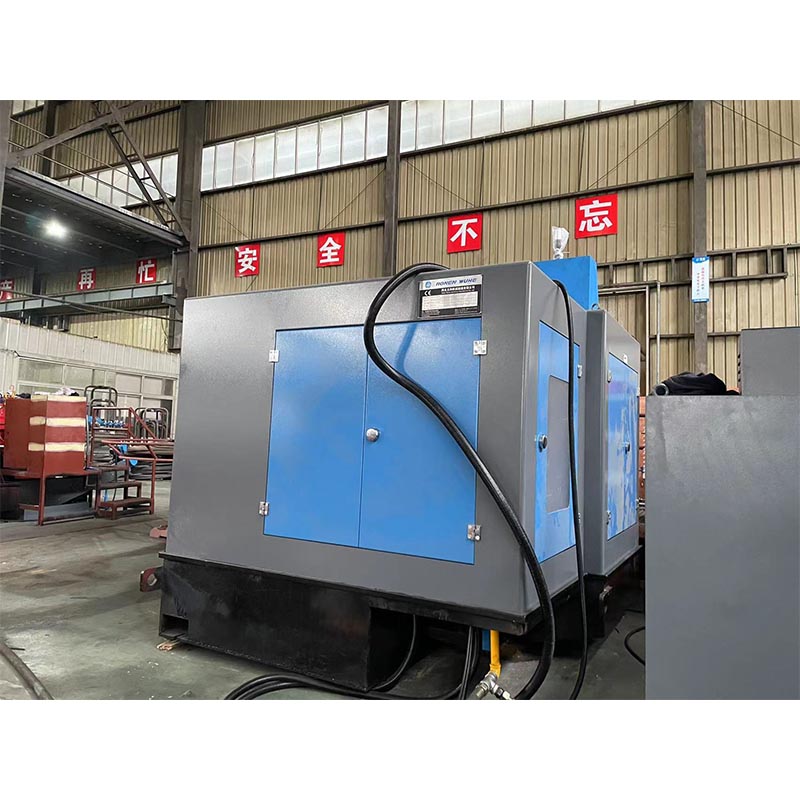

रोनेन® कोल्ड फोर्जिंग 7 स्टेशन बोल्ट फॉर्मर मशीन एक ही उत्पादन लाइन पर बोल्ट निर्माण की पूरी प्रक्रिया को पूरा करती है: वायर फीडिंग, अपसेटिंग, हेड फॉर्मिंग, ट्रिमिंग और प्री-थ्रेडिंग, कुल सात स्टेशनों के साथ। कच्चे माल को मशीनों के बीच ले जाने की कोई आवश्यकता नहीं है।
कोल्ड फोर्जिंग 7 स्टेशन बोल्ट फॉर्मर मशीन लगातार सात कोल्ड एक्सट्रूज़न प्रक्रियाओं के माध्यम से धातु के तार को उच्च-सटीक बोल्ट ब्लैंक में बदल देती है। यह विभिन्न व्यास के तारों को संभाल सकता है और उच्च परिशुद्धता और ताकत की आवश्यकताओं को पूरा करने वाले बोल्ट का उत्पादन कर सकता है।
कोल्ड फोर्जिंग 7 स्टेशन बोल्ट फॉर्मर मशीन एक परिष्कृत कोल्ड फोर्जिंग मशीन है जिसे विशेष रूप से जटिल हेड या बड़े आकार के बोल्ट के निर्माण के लिए डिज़ाइन किया गया है। यह एक ही तार बिलेट पर लगातार सात फोर्जिंग प्रक्रियाओं से गुजरता है। यह बहु-चरणीय प्रक्रिया महत्वपूर्ण धातु विस्थापन को सक्षम बनाती है और जटिल विशेषताओं के निर्माण की अनुमति देती है, जैसे गहरे ड्राइव खांचे या सिर के नीचे खांचे।
बोल्ट फॉर्मर मशीन के सात स्टेशनों के अलग-अलग कार्य हैं: स्टेशन 1 फीडिंग और कटिंग के लिए है; स्टेशन 2 प्रारंभ में सिर का आकार बनाने के लिए है; स्टेशन 3 सिर की प्री-फोर्जिंग के लिए है; स्टेशन 4 सिर को सटीक आकार देने के लिए है; स्टेशन 5 रॉड भाग के चरण को बनाने के लिए है; स्टेशन 6 रॉड भाग को आकार देने के लिए है; और स्टेशन 7 अंतिम समापन के लिए है। सारी प्रक्रिया अपने आप पूरी हो जाती है.
कोल्ड फोर्जिंग 7 स्टेशन बोल्ट फॉर्मर मशीन को अत्यधिक सटीक वायर फीडिंग और कटिंग सिस्टम की आवश्यकता होती है। सटीक-लंबाई वाले रिक्त स्थान में काटने से पहले तार को पूरी तरह से सीधा किया जाना चाहिए। लगातार खाली मात्रा महत्वपूर्ण है क्योंकि अंतिम दोष-मुक्त सिर के आकार को प्राप्त करने के लिए सामग्री को कई गठन चरणों के माध्यम से वितरित किया जाएगा।
| नमूना | इकाई | आरएनबीजी-63एस | आरएनबीएफ-83एस | आरएनबीएफ-83एसएल | आरएनबीएफ-103एस | आरएनबीएफ-103एल | आरएनबीएफ-133एस | आरएनबीएफ-133एसएल | आरएनबीएफ-133एल |
| फोर्जिंग स्टेशन | नहीं। | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| फोर्जिंग बल | केजीएफ | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| अधिकतम कट-ऑफ व्यास | मिमी | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| मैक्स.कुई-ऑफ लंबाई | मिमी | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| आउटपुट दर | पीसी/मिनट | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| पी.के.ओ.स्ट्रोक | मिमी | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| के.ओ.स्ट्रोक | मिमी | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| मुख्य राम स्ट्रोक | मिमी | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| मुख्य मोटर शक्ति | किलोवाट | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| कुल मिलाकर dims.of कट ऑफ डाई | मिमी | ø30x45L |
ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| कुल मिलाकर पंच डाई की मंदता | मिमी | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| कुल मिलाकर मुख्य डाई का मंद होना | मिमी | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| डाई पिच | मिमी | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| अनुमानित व़जन | टन | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| लागू बोल्ट व्यास | मिमी | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| रिक्त स्थान की लंबाई | मिमी | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| कुल मिलाकर मंद | मिमी | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
कोल्ड फोर्जिंग 7 स्टेशन बोल्ट फॉर्मर मशीन का मुख्य विक्रय बिंदु "मल्टी-स्टेशन चरण-दर-चरण प्रसंस्करण" है, जो अत्यधिक उच्च परिशुद्धता के साथ जटिल संरचनात्मक बोल्ट के उत्पादन को सक्षम बनाता है। इसके सात कार्यस्थान धीरे-धीरे आकार लेते हैं और परिष्कृत करते हैं, यह सुनिश्चित करते हुए कि प्रत्येक विवरण ठीक से व्यवस्थित है। सिर और शाफ्ट के बीच संकेंद्रितता बेहद अच्छी है।
